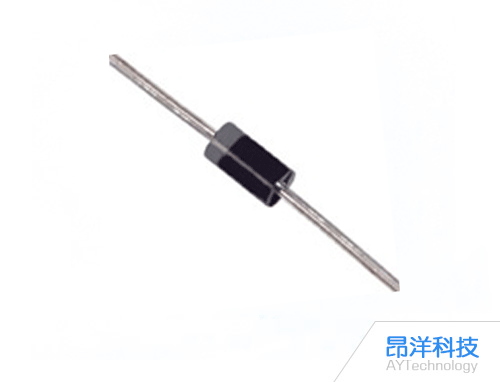

通用TVS(DO-41)雙向瞬態抑制二極管產品型號：TVS封裝DO-41

產品簡介：賽米微爾通用型TVS瞬態抑制二極管，TVS瞬態抑制二極管產品,具有極快的響應時間（亞納秒級）和相當高的浪涌吸收能力。專門用于保護電路應用中敏感電子設備，使其...

重點參數：

額定電壓(DC)

5.8V~450.0V

包裝

DO-41

配置

雙向

擊穿電壓

6.5V~550.0V

品牌

賽米微爾

功率

400W

產品應用：

產品詳情

產品特性

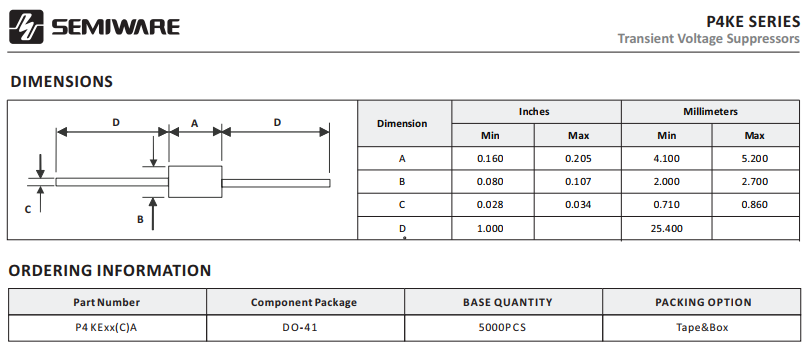

1、采用標準Axial軸向型DO-41封裝；

2、10×1000μs波形時的峰值脈沖功率為400W，重復頻率（工作循環）: 0.01%；

3、快速的響應時間: 從0伏特至VBR最小值通常小于1.0ps；

4、出色的箝位能力；

5、漏電流小；

6、可保證高溫焊接: 接線端260°C/40秒。

7、不含鹵素且符合RoHS及Reach測試標準；

應用

1、I/O接口；

2、交直流電源；
3、低頻信號傳輸線（RS232、RS485等）；

產品型號及參數

通用TVS雙向瞬態抑制二極管
產品型號 Part Number	包裝 Package	配置 Configuration	截止電壓 Vrwm [max] (V)	最小擊穿電壓 Vbr [min] (V)	最大擊穿電壓 Vbr [max] (V)	鉗位電壓 Vc @Ipp [max] (V)	峰值電流 Ipp [max] (A)	漏電流 IR [max] (μA)	功率 Ppp [min] (W)
P4KE530CA	DO-41	雙向	450.0	503.5	556.5	725.0	0.6	1.0	400
P4KE510CA	DO-41	雙向	434.0	485.0	535.0	698.0	0.6	1.0	400
P4KE480CA	DO-41	雙向	408.0	456.0	504.0	658.0	0.6	1.0	400
P4KE440CA	DO-41	雙向	376.0	418.0	462.0	602.0	0.7	1.0	400
P4KE400CA	DO-41	雙向	342.0	380.0	420.0	548.0	0.8	1.0	400
P4KE350CA	DO-41	雙向	300.0	332.5	367.5	482.0	0.8	1.0	400
P4KE300CA	DO-41	雙向	256.0	285.0	315.0	414.0	1.0	1.0	400
P4KE250CA	DO-41	雙向	214.0	237.5	262.5	344.0	1.2	1.0	400
P4KE220CA	DO-41	雙向	185.0	209.0	231.0	328.0	1.2	1.0	400
P4KE200CA	DO-41	雙向	171.0	190.0	210.0	274.0	1.5	1.0	400
P4KE180CA	DO-41	雙向	154.0	171.0	189.0	246.0	1.6	1.0	400
P4KE170CA	DO-41	雙向	145.0	161.5	178.5	234.0	1.7	1.0	400
P4KE160CA	DO-41	雙向	136.0	152.0	168.0	219.0	1.8	1.0	400
P4KE150CA	DO-41	雙向	128.0	142.5	157.5	207.0	1.9	1.0	400
P4KE130CA	DO-41	雙向	111.0	123.5	136.5	179.0	2.2	1.0	400
P4KE120CA	DO-41	雙向	102.0	114.0	126.0	165.0	2.4	1.0	400
P4KE110CA	DO-41	雙向	94.0	104.5	115.5	152.0	2.6	1.0	400
P4KE100CA	DO-41	雙向	85.5	95.0	105.0	137.0	2.9	1.0	400
P4KE91CA	DO-41	雙向	77.8	86.5	95.5	125.0	3.2	1.0	400
P4KE82CA	DO-41	雙向	70.1	77.9	86.1	113.0	3.5	1.0	400
P4KE75CA	DO-41	雙向	64.1	71.2	78.8	103.0	3.9	1.0	400
P4KE68CA	DO-41	雙向	58.1	64.6	71.4	92.0	4.3	1.0	400
P4KE62CA	DO-41	雙向	53.0	58.9	65.1	85.0	4.7	1.0	400
P4KE56CA	DO-41	雙向	47.8	53.2	58.8	77.0	5.2	1.0	400
P4KE51CA	DO-41	雙向	43.6	48.5	53.5	70.1	5.7	1.0	400
P4KE47CA	DO-41	雙向	40.2	44.6	49.4	64.8	6.2	1.0	400
P4KE43CA	DO-41	雙向	36.8	40.9	45.1	59.3	6.8	1.0	400
P4KE39CA	DO-41	雙向	33.3	37.0	41.0	53.9	7.4	1.0	400
P4KE36CA	DO-41	雙向	30.8	34.2	37.8	49.9	8.0	1.0	400
P4KE33CA	DO-41	雙向	28.2	31.4	34.6	45.7	8.8	1.0	400
P4KE30CA	DO-41	雙向	25.6	28.5	31.5	41.4	9.7	1.0	400
P4KE27CA	DO-41	雙向	23.1	25.6	28.4	37.5	10.7	1.0	400
P4KE24CA	DO-41	雙向	20.5	22.8	25.2	33.2	12.1	1.0	400
P4KE22CA	DO-41	雙向	18.8	20.9	23.1	30.6	13.1	1.0	400
P4KE20CA	DO-41	雙向	17.1	19.0	21.0	27.7	14.4	1.0	400
P4KE18CA	DO-41	雙向	15.3	17.1	18.9	25.2	15.9	1.0	400
P4KE16CA	DO-41	雙向	13.6	15.2	16.8	22.5	17.8	1.0	400
P4KE15CA	DO-41	雙向	12.8	14.2	15.8	21.2	18.9	1.0	400
P4KE13CA	DO-41	雙向	11.1	12.3	13.7	18.2	22.0	1.0	400
P4KE12CA	DO-41	雙向	10.2	11.4	12.6	16.7	23.9	1.0	400
P4KE11CA	DO-41	雙向	9.4	10.4	11.6	15.6	25.6	1.0	400
P4KE10CA	DO-41	雙向	8.6	9.5	10.5	14.5	27.6	10.0	400
P4KE9.1CA	DO-41	雙向	7.8	8.7	9.6	13.4	29.9	50.0	400
P4KE8.2CA	DO-41	雙向	7.0	7.8	8.6	12.1	33.1	200.0	400
P4KE7.5CA	DO-41	雙向	6.4	7.1	7.9	11.3	35.4	500.0	400
P4KE6.8CA	DO-41	雙向	5.8	6.5	4.1	10.5	38.1	1000.0	400
