通用TVS(DO-15)單向瞬態抑制二極管產品型號：TVS封裝DO-15

產品簡介：賽米微爾通用型TVS瞬態抑制二極管，TVS瞬態抑制二極管產品,具有極快的響應時間（亞納秒級）和相當高的浪涌吸收能力。專門用于保護電路應用中敏感電子設備，使其...

重點參數：

額定電壓(DC)

5.8V~510.0V

包裝

DO-15

配置

雙項

擊穿電壓

6.9V~630.0V

品牌

賽米微爾

功率

600W

產品應用：

產品詳情

產品特性

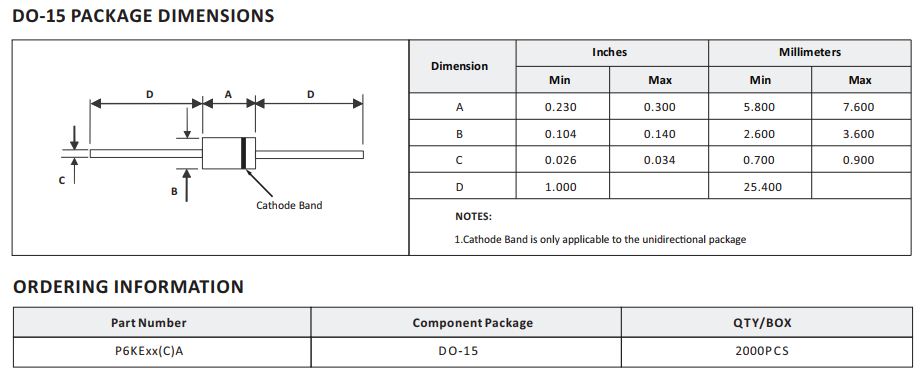

1、采用標準Axial軸向型DO-15封裝；

2、10×1000μs波形時的峰值脈沖功率為600W，重復頻率（工作循環）: 0.01%；

3、快速的響應時間: 從0伏特至VBR最小值通常小于1.0ps；

4、出色的箝位能力；

5、漏電流小；

6、可保證高溫焊接: 接線端260°C/40秒。

7、不含鹵素且符合RoHS及Reach測試標準；

應用

1、I/O接口；

2、交直流電源；
3、低頻信號傳輸線（RS232、RS485等）；

產品型號及參數

通用TVS單向瞬態抑制二極管
產品型號 Part Number	包裝 Package	配置 Configuration	截止電壓 Vrwm [max] (V)	最小擊穿電壓 Vbr [min] (V)	最大擊穿電壓 Vbr [max] (V)	鉗位電壓 Vc @Ipp [max] (V)	峰值電流 Ipp [max] (A)	漏電流 IR [max] (μA)	功率 Ppp [min] (W)
P6KE6.8A	DO-15	單項	5.8	6.9	7.1	10.5	57.1	1000.0	600
P6KE7.5A	DO-15	單項	6.4	7.1	7.9	11.3	53.1	600.0	600
P6KE8.2A	DO-15	單項	7.0	7.8	8.6	12.1	49.6	200.0	600
P6KE9.1A	DO-15	單項	7.8	8.7	9.6	13.4	44.8	50.0	600
P6KE10A	DO-15	單項	8.6	9.5	10.5	14.5	41.5	10.0	600
P6KE11A	DO-15	單項	9.4	10.4	11.6	15.6	38.5	5.0	600
P6KE12A	DO-15	單項	10.2	11.4	12.6	16.7	35.9	5.0	600
P6KE13A	DO-15	單項	11.1	12.3	13.7	18.2	33.0	5.0	600
P6KE15A	DO-15	單項	12.8	14.2	15.8	21.2	28.3	5.0	600
P6KE16A	DO-15	單項	13.6	15.2	16.8	22.5	26.7	5.0	600
P6KE18A	DO-15	單項	15.3	17.1	18.9	25.2	23.8	5.0	600
P6KE20A	DO-15	單項	17.1	19.0	21.0	27.7	21.7	5.0	600
P6KE22A	DO-15	單項	18.8	20.9	23.1	30.6	19.6	5.0	600
P6KE24A	DO-15	單項	20.5	22.8	25.2	33.2	18.1	5.0	600
P6KE27A	DO-15	單項	23.1	25.6	28.4	37.5	16.0	5.0	600
P6KE30A	DO-15	單項	25.6	28.5	31.5	41.4	14.5	5.0	600
P6KE33A	DO-15	單項	28.2	31.4	34.6	45.7	13.1	5.0	600
P6KE36A	DO-15	單項	30.8	34.2	37.8	49.9	12.0	5.0	600
P6KE39A	DO-15	單項	33.3	37.0	41.0	53.9	11.1	5.0	600
P6KE43A	DO-15	單項	36.8	40.9	45.1	59.3	10.1	5.0	600
P6KE47A	DO-15	單項	40.2	44.6	49.4	64.8	9.3	5.0	600
P6KE51A	DO-15	單項	43.6	48.5	53.5	70.1	8.6	5.0	600
P6KE56A	DO-15	單項	47.8	53.2	58.8	77.0	7.8	5.0	600
P6KE62A	DO-15	單項	53.0	58.9	65.1	85.0	7.1	5.0	600
P6KE68A	DO-15	單項	58.1	64.6	71.4	92.0	6.5	5.0	600
P6KE75A	DO-15	單項	64.1	71.2	78.8	103.0	5.8	5.0	600
P6KE82A	DO-15	單項	70.1	77.9	86.1	113.0	5.3	5.0	600
P6KE91A	DO-15	單項	77.8	86.5	95.5	125.0	4.8	5.0	600
P6KE100A	DO-15	單項	85.5	95.0	105.0	137.0	4.4	5.0	600
P6KE110A	DO-15	單項	94.0	104.5	115.5	152.0	4.0	5.0	600
P6KE120A	DO-15	單項	102.0	114.0	126.0	165.0	3.6	5.0	600
P6KE130A	DO-15	單項	111.0	123.5	136.5	179.0	3.3	5.0	600
P6KE150A	DO-15	單項	128.0	142.5	157.5	207.0	2.9	5.0	600
P6KE160A	DO-15	單項	136.0	152.0	168.0	219.0	2.7	5.0	600
P6KE170A	DO-15	單項	145.0	161.5	178.5	234.0	2.6	5.0	600
P6KE180A	DO-15	單項	154.0	171.0	189.0	246.0	2.4	5.0	600
P6KE200A	DO-15	單項	171.0	190.0	210.0	274.0	2.2	5.0	600
P6KE220A	DO-15	單項	185.0	209.0	231.0	328.0	1.8	5.0	600
P6KE250A	DO-15	單項	214.0	237.5	262.5	344.0	1.7	5.0	600
P6KE300A	DO-15	單項	256.0	285.0	315.0	414.0	1.5	5.0	600
P6KE350A	DO-15	單項	299.3	332.5	367.5	482.0	1.2	5.0	600
P6KE380A	DO-15	單項	324.9	361.0	399.0	524.4	1.1	5.0	600
P6KE400A	DO-15	單項	342.0	380.0	420.0	552.0	1.1	5.0	600
P6KE440A	DO-15	單項	367.2	418.0	462.0	607.2	1.0	5.0	600
P6KE500A	DO-15	單項	427.5	475.0	525.0	690.0	0.9	5.0	600
P6KE520A	DO-15	單項	444.6	494.0	546.0	717.6	0.8	5.0	600
P6KE550A	DO-15	單項	470.3	522.5	577.5	759.0	0.8	5.0	600
P6KE600A	DO-15	單項	510.0	570.0	630.0	828.0	0.7	1.0	600
P6KE600CA	DO-15	雙項	510.0	570.0	630.0	828.0	0.7	1.0	600
