[貼片鋁電解電容]貼片電容數值辨認與標示的辦法
作者： 深圳市昂洋科技有限公司發表時間：2019-01-15 11:28:20瀏覽量：6088【小中大】

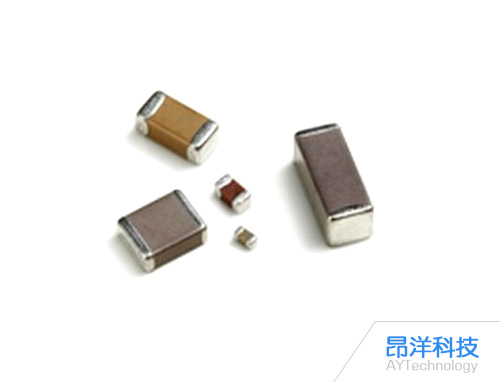

[貼片鋁電解電容]貼片電容數值辨認與標示的辦法，貼片電容的外形與貼片電阻類似，僅僅稍薄。一般貼片電容為白色基體，大都鉭電解電容卻為黑色基體，其正極點標有白色極性。貼片電容像貼片電阻相同，也有片形和圓柱形兩種，其間圓柱形貼片電容酷似貼片柱形電阻，僅僅通體相同粗，而電阻則兩端稍粗。
文本標簽：貼片電容數值辨認與標示的辦法
[貼片鋁電解電容]貼片電容數值辨認與標示的辦法，貼片電容的外形與貼片電阻類似，僅僅稍薄。一般貼片電容為白色基體，大都鉭電解電容卻為黑色基體，其正極點標有白色極性。貼片電容像貼片電阻相同，也有片形和圓柱形兩種，其間圓柱形貼片電容酷似貼片柱形電阻，僅僅通體相同粗，而電阻則兩端稍粗。
貼片電容的數值標示辦法主要有三種：
1、一個字母和一個數字表明法這種辦法是：在白色基線上打印一個黑色字母和一個黑色數字(或在方形黑色襯底上打印一個白色字母和一個白色數字)作為代碼。其間字母表明容量的前兩位數字，詳見表4。后邊的數字則表明在前面二位數字的后邊再加多少個“0”。單位“pF”。舉例見表5。
2、色彩和一個字母表明法這種辦法是用電容上標一色彩加一個字母的組合來表明電容量。其字母的意義仍見表4，其色彩則表明在字母代表的容量后邊再增加“0”的個數，單位為“pF”，詳見表6。例如：赤色后邊還印有“Y”字母，則表明電容量為8．2×100=8．2pF，
黑色后邊帶印有“H”字母，則表明電容量為2．0×10的1次方=20pF，白色后邊加印有“N”字母，則表明該電容數值為3．3×10的3次訪=3300pF。
3、色環表明法這是圓柱形貼片電容常用表明辦法。其間前二環表明電容量前兩位有用數字，第三環表明乘10的幾次方，第四環表明差錯(前四環表明法與色環電阻根本相同)第五環則表明溫度系數，詳見表7。
例如：某電容器五環色彩分別為：紅、紅、橙、金、銀，則表明該電容容量為22×10的3次訪=22000p(22n)±5％，溫度系數為+30×10的-6次方pF／℃
以上是關于[貼片鋁電解電容]貼片電容數值辨認與標示的辦法的講解，想要了解更多貼片電容知識，歡迎持續關注本站。
