[貼片電容封裝]貼片電容的命名及封裝知識
作者： 深圳市昂洋科技有限公司發表時間：2019-01-12 11:16:03瀏覽量：3965【小中大】
[貼片電容封裝]貼片電容的命名及封裝知識：貼片電容可分為無極性和有極性兩類，無極性貼片電容下述兩類封裝最為常見，即0805、0603；而有極性貼片電容也就是我們平時所稱的電解貼片電容，一般我們平時用的最多的為鋁電解貼片電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，...
文本標簽：貼片電容的命名及封裝知識

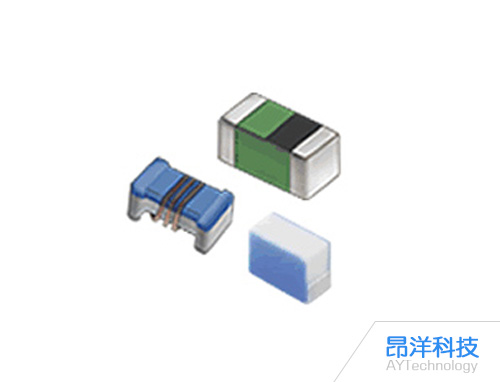

[貼片電容封裝]貼片電容的命名及封裝知識：貼片電容可分為無極性和有極性兩類，無極性貼片電容下述兩類封裝最為常見，即0805、0603；而有極性貼片電容也就是我們平時所稱的電解貼片電容，一般我們平時用的最多的為鋁電解貼片電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭貼片電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D 四個系列，具體分類如下：
1、貼片電容類型封裝形式耐壓：
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
貼片電容的尺寸表示法有兩種，一種是英寸為單位來表示，一種是以毫米為單位來表示，貼片電容的系列型號有0402、0603、0805、1206、1812、2010、2225、2512，是英寸表示法，04 表示長度是0.04 英寸，02 表示寬度0.02 英寸，其他類同。
2、貼片電容的命名：
貼片電容的命名所包含的參數有貼片電容的尺寸、做這種貼片電容用的材質、要求達到的精度、要求的電壓、要求的容量、端頭的要求以及包裝的要求，一般訂購貼片電容需提供的參數要有尺寸的大小、要求的精度、電壓的要求、容量值、以及要求的品牌即可。
例風華貼片電容為例，貼片電容的命名：
0805CG102J500NT
0805：是指該貼片電容的尺寸套小，是用英寸來表示的08 表示長度是0.08 英寸、05 表示寬度為0.05 英寸
CG ：是表示做這種貼片電容要求用的材質，這個材質一般適合于做小于10000PF 以下的貼片電容，
102 ：是指貼片電容容量，前面兩位是有效數字、后面的2 表示有多少個零102＝10×102 也就是＝1000PF
J ：是要求貼片電容的容量值達到的誤差精度為5%，介質材料和誤差精度是配對的
500 ：是要求貼片電容承受的耐壓為50V 同樣500 前面兩位是有效數字，后面是指有多少個零。
N ：是指端頭材料，現在一般的端頭都是指三層電極（銀/銅層）、鎳、錫
T ：是指包裝方式，T 表示編帶包裝，B 表示塑料盒散包裝
貼片電容的顏色，常規見得多的就是比紙板箱淺一點的黃，和青灰色，這在具體的生產過程中會有產生不同差異。貼片電容上面沒有印字，這是和他的制作工藝有關（貼片電容是經過高溫燒結面成，所以沒辦法在它的表面印字），而貼片電阻是絲印而成（可以印刷標記）。
3、貼片電容分類：
貼片電容有中高壓貼片電容得普通貼片電容，
系列電壓有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V。
貼片電容的材料常規分為三種，NPO,X7R,Y5V.
NPO 此種材質電性能最穩定，幾乎不隨溫度，電壓和時間的變化而變化，適用于低損耗，穩定性要求要的高頻電路。容量精度在5%左右，但選用這種材質只能做容量較小的，常規100PF 以下，100PF-1000PF 也能生產但價格較高。
X7R 此種材質比NPO 穩定性差，但容量做的比NPO 的材料要高，容量精度在10%左右。
Y5V 此類介質的貼片電容，其穩定性較差，容量偏差在20%左右，對溫度電壓較敏感，但這種材質能做到很高的容量，而且價格較低，適用于溫度變化不大的電路中。
以上是關于[貼片電容封裝]貼片電容的命名及封裝知識的講解，想要了解更多貼片電容知識，歡迎持續關注本站。
