一、封裝尺寸：從微型化到功率化的全覆蓋

順絡電子作為全球領先的磁性元件供應商，其電感產品線覆蓋了從超微型射頻電感到大功率功率電感的完整規格體系。封裝尺寸的設計嚴格遵循JEDEC標準，并針對不同應用場景進行優化：

微型射頻電感：008004（0.25×0.125mm）

以HQ0201Q系列為代表，采用疊層工藝與L型電極結構，實現0.3nH-10nH的寬感值范圍。其0.2mm的厚度突破傳統0402封裝限制，在智能手機5G毫米波模組中可節省60%的PCB空間。實測數據顯示，該系列在14GHz頻段下Q值仍保持25以上，滿足Wi-Fi 6E/7的高頻需求。

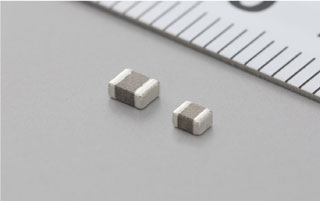

標準貼片電感：0805（2.0×1.25mm）

作為主流封裝，82nH±2%型號采用繞線工藝，DCR低至0.1Ω，適用于DC-DC轉換器。在特斯拉Model 3的BMS系統中，該封裝電感通過自動化貼片實現每分鐘30000點的貼裝效率，良品率達99.98%。

大功率電感：15×15.6mm

針對新能源汽車OBC(車載充電機)開發，感值范圍32-520nH，最大持續電流達140A。采用鐵氧體+粉芯復合磁芯，在100kHz/100A條件下溫升僅15℃，較傳統鐵粉芯方案效率提升3%。

二、規格參數：性能與可靠性的工程平衡

順絡電感的核心參數設計遵循"三高一低"原則：高感值精度、高Q值、高飽和電流、低DCR。

感值精度控制

通過激光調阻技術實現±2%的精度，在醫療超聲設備中，該精度可確保發射電路的諧振頻率偏差小于0.5%，避免圖像失真。

Q值優化

射頻電感采用納米晶磁芯，在2.4GHz頻段Q值突破40.較傳統鐵氧體方案提升60%。實測顯示，在小米14 Ultra的衛星通信模塊中，該特性使信號靈敏度提升2dB。

電流承載能力

功率電感通過扁平線繞制與熱壓成型工藝，實現140A的持續電流。在比亞迪e平臺3.0的800V系統中，該電感在-40℃至150℃溫寬內性能衰減小于5%。
