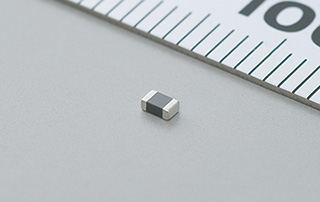

貼片磁珠作為一種重要的電子元件，在高頻濾波和電磁干擾(EMI)消除方面發揮著關鍵作用。其阻抗值與頻率的匹配對于確保電路性能至關重要。以下將詳細探討貼片磁珠阻抗值與頻率匹配的要點。

一、貼片磁珠的阻抗特性

貼片磁珠的阻抗值是其核心參數之一，通常以歐姆(Ω)為單位。磁珠的阻抗特性是頻率的函數，即阻抗值隨頻率的變化而變化。在低頻時，磁珠的阻抗相對較小，主要呈現感性特性;而在高頻時，磁珠的阻抗顯著增大，主要呈現阻性特性。這種特性使得磁珠能夠在較寬的頻率范圍內保持較高的阻抗，從而有效濾除高頻噪聲。

二、阻抗值與頻率的匹配原則

1、頻率范圍確定：

在選擇貼片磁珠時，首先需要明確所需濾波的頻率范圍。不同的應用場合對頻率范圍的要求不同，如RF電路、PLL電路、振蕩電路等需要濾除的高頻噪聲頻率可能較高，而一些中低頻的濾波電路則對磁珠的阻抗要求相對較低。

2、阻抗值選擇：

根據所需濾波的頻率范圍，選擇合適的阻抗值。一般而言，在高頻時，需要選擇阻抗值較高的磁珠以更好地濾除噪聲;而在低頻時，則可以選擇阻抗值稍低的磁珠。同時，磁珠的阻抗值還應考慮信號的完整性，避免對有用信號造成過大的衰減。

3、交叉頻率的考慮：

交叉頻率是磁珠阻抗值隨頻率變化的一個關鍵點。在交叉頻率以下，磁珠主要呈現感性特性，對信號的衰減較小;而在交叉頻率以上，磁珠主要呈現阻性特性，對信號的衰減增大。因此，在選擇磁珠時，需要確保噪聲的頻段大于交叉頻率，以便磁珠能夠吸收噪聲而不是反射噪聲;同時，信號的頻率應小于交叉頻率，以防止信號被過度衰減。

三、實際應用中的注意事項

1、溫度系數：

在高溫環境下，磁珠的阻抗值可能會發生變化。因此，在選擇磁珠時，需要考慮其溫度系數，以確保在特定應用環境下磁珠的性能穩定。

2、公差選擇：

在特定應用中，磁珠的公差也是需要考慮的重要因素。特別是在需要精確感值的應用中，選擇適當?shù)墓罘秶梢源_保電路的性能穩定可靠。

3、直流電阻（DCR）的影響：

磁珠的直流電阻會影響其耗散為熱的功率量，進而可能影響電路的效率。在選擇磁珠時，需要權衡直流電阻和阻抗值之間的關系，以確保在滿足濾波要求的同時，盡可能降低功率損失。

4、通流量的考慮：

在實際應用中，還需要考慮磁珠的通流量。通流量過大會導致磁珠發熱甚至損壞，因此需要降額使用以確保安全。

綜上所述，貼片磁珠的阻抗值與頻率匹配是確保電路性能穩定可靠的關鍵。在選擇和使用磁珠時，需要充分考慮頻率范圍、阻抗值、交叉頻率、溫度系數、公差、直流電阻以及通流量等因素，以確保磁珠能夠在實際應用中發揮最佳效果。
