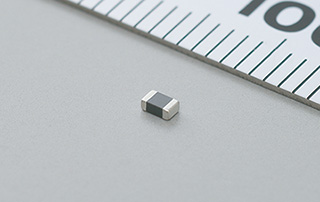

貼片磁珠在電路中常用于抑制高頻噪聲，但其固有的電感特性可能導致諧振問題，影響電路性能。今天我們一起來看看避免貼片磁珠諧振問題的方法：

一、理解諧振問題的成因

貼片磁珠的等效電路可以簡化為電感和電容的并聯。當電路中的信號頻率接近磁珠的諧振頻率時，磁珠的阻抗會急劇下降，失去噪聲抑制能力，甚至可能放大噪聲。

二、避免諧振問題的措施

選擇合適的磁珠型號:

關注阻抗頻率曲線: 選擇在目標噪聲頻率范圍內阻抗較高，且諧振頻率遠離工作頻率的磁珠型號。

考慮直流偏置特性: 磁珠的阻抗會隨著直流電流的增加而下降，選擇直流偏置特性合適的磁珠，避免工作電流下阻抗過低。

優化電路設計:

串聯電阻: 在磁珠上串聯一個小電阻，可以降低諧振峰值，拓寬有效頻率范圍。

并聯電容: 在磁珠兩端并聯一個小電容，可以改變諧振頻率，使其遠離工作頻率。

調整布局: 盡量縮短磁珠與噪聲源和受擾電路的連接線，減少寄生參數的影響。

進行仿真和測試:

電路仿真: 使用電路仿真軟件，模擬磁珠在電路中的阻抗特性，預測諧振問題。

實際測試: 使用網絡分析儀等儀器，測量磁珠在實際電路中的阻抗頻率特性，驗證其性能。

三、其他注意事項

磁珠的額定電流: 確保磁珠的額定電流大于電路中的最大工作電流，避免磁珠飽和失效。

磁珠的溫度特性: 考慮磁珠的阻抗隨溫度的變化，選擇溫度穩定性好的磁珠型號。

磁珠的安裝方式: 正確安裝磁珠，避免機械應力導致性能下降。

避免貼片磁珠在電路中的諧振問題需要綜合考慮磁珠選型、電路設計和實際測試等因素。通過選擇合適的磁珠型號、優化電路設計、進行仿真和測試，可以有效抑制高頻噪聲，提高電路的穩定性和可靠性。
