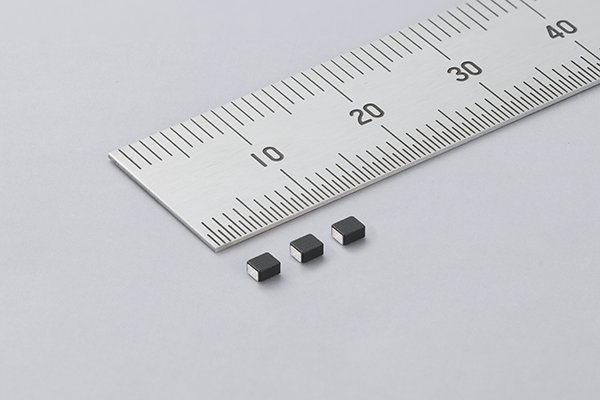

貼片電阻，因其小巧的體積和高效的性能，在現代電子設備中扮演著不可或缺的角色。它們像微型方塊或圓柱一樣被精確地“粘貼”在電路板上，用于控制電流的大小。為了確保電子設備能夠正常運行，選購合適的貼片電阻變得尤為重要。本文將詳細介紹貼片電阻的選購要點及其尺寸代碼，幫助您做出明智的選擇。

一、貼片電阻的選購要點

電阻值：電阻值是選擇貼片電阻的首要因素。每個貼片電阻都有其特定的阻值，通常以歐姆(Ω)、千歐姆(KΩ)和兆歐姆(MΩ)為單位。選擇合適的電阻值，需要根據電路的具體需求來確定。

精度：精度表示實際阻值與標稱阻值的接近程度，通常以百分比表示，如±1%、±5%等。精度越高，價格通常也越高。對于需要精確控制電流的應用場景，應選擇高精度電阻。

功率：功率決定了貼片電阻能承受的最大電流。功率等級通常有1/8W、1/4W、1/2W、1W等。在電流較大的電路中，應選擇功率較大的貼片電阻以防止過熱損壞。

尺寸：貼片電阻的尺寸通常以長寬高(長度、寬度、高度)為單位表示，常見的尺寸代碼有0201、0402、0603、0805、1206等。這些數字代表電阻的長和寬，單位為英寸。例如，0402表示電阻的尺寸為0.04英寸×0.02英寸(約1.0mm×0.5mm)。在電路板空間有限的情況下，應選擇更小尺寸的電阻。

溫度系數：溫度系數表示電阻值隨溫度變化的程度。溫度系數越小，電阻的穩定性越好。對于需要在不同溫度下穩定工作的電路，應選擇溫度系數低的貼片電阻。

品牌信譽：知名品牌通常具有更好的產品質量和售后服務。在選擇貼片電阻時，應考慮品牌的信譽度和市場口碑。

二、貼片電阻的尺寸代碼詳解

0201封裝：長度0.60±0.05mm，寬度0.30±0.05mm，高度0.23±0.05mm。這是體積最小的貼片電阻，適用于對空間要求極高的場合，如手機、平板電腦等。

0402封裝：長度1.00±0.10mm，寬度0.50±0.10mm，高度0.30±0.10mm。這是一種較為常用的小型貼片電阻，平衡了尺寸和性能，廣泛應用于各種電子產品。

0603封裝：長度1.60±0.15mm，寬度0.80±0.15mm，高度0.40±0.10mm。這是一種較為常用的中等尺寸貼片電阻，具有較好的功率處理能力，適用于電流稍大的電路。

0805封裝：長度2.00±0.20mm，寬度1.25±0.15mm，高度0.50±0.10mm。這是一種中等尺寸的貼片電阻，功率處理能力更強，適用于需要更高功率的電路。

1206封裝：長度3.20±0.20mm，寬度1.60±0.10mm，高度0.55±0.10mm。這是一種較大尺寸的貼片電阻，功率處理能力更強，適用于需要更高功率的電路。

其他封裝尺寸：如1210、1812、2010、2512等，這些封裝尺寸的長度和寬度依次增大，適用于不同的功率和電流需求。一般來說，貼片電阻的封裝尺寸越大，其能夠承受的功率也越大。

選購貼片電阻時，需要綜合考慮電阻值、精度、功率、尺寸、溫度系數等多個因素，并選擇信譽良好的品牌和供應商。同時，了解不同封裝尺寸及其對應的代碼，有助于在電路板設計中更合理地安排空間。在焊接和使用過程中，也需要注意溫度控制、避免機械沖擊和振動等事項，以確保電子設備的正常運行和性能表現。
