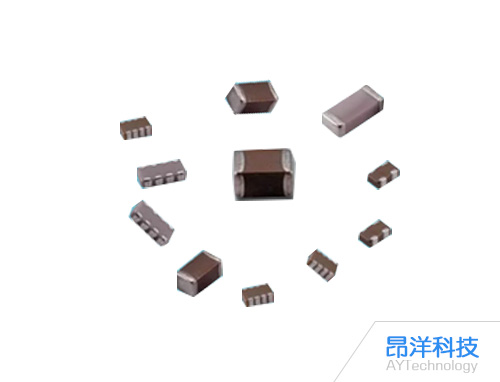

如何測量貼片電容的耐壓值?電容的耐壓是表示電容在一定條件下連續使用所能承受的電壓。貼片電容的額定電壓和耐壓值往往是由貼片電容制造工藝和自身的材料材質決定的;
耐壓值：指的是電氣方面，能承受的最大電壓，即一個電氣或者電子元件能正常工作的最大承受電壓，超過這個值元件就不能正常工作，比如上面說的電容，一旦超過其耐壓值就會被擊穿，不能正常工作。
對于電解電容器，漏電流是性能指標中重要的一項。電解電容的漏電流與電壓的關系密切，漏電流隨工作電壓的增高而增大。如果加在貼片電容上的工作電壓超過額定電壓，電容內部的絕緣介質就有可能被擊穿，造成極片間短路或嚴重漏電。因此，貼片電容的工作電壓不能大于其額定耐壓，以保證電路可靠工作。
變壓器T1和T2型號相同，背靠背對接，提供高低壓兩組電源，并起到隔離作用。低壓的經整流濾波后，由R1、DWl、Q1、Ral～Ral1組成電流可調的恒流源。高壓的經整流濾波后由Rbl～RblO、DW2分壓，Q2輸出可調的直流電壓。
使用時選擇合適的電壓Uc和電流Jc，將被測電容接到Cxa、Cxb兩點上，此時會看到電壓表指針緩慢偏轉，達到一定的位置后靜止，指針所指的電壓即為該電容在漏電電流為lc時所承受的耐壓。當工作電壓接近陽極的賦能電壓時，漏電流會急劇上升。通過測試電解電容的漏電電流，可以推算出貼片電容的極限耐壓和額定耐壓，對于電路中貼片電容耐壓的取值，有直接的參考意義。
不論是貼片電容(MLCC)還是瓷片電容，因為市場需求不同，工廠都會生產不同的耐電壓產品，耐電壓和額定電壓有對應關系(不過各品牌的對應關系系數可能不同)。
